点群で体積測定する方法とは？計算手順・精度・おすすめツールまで徹底解説
建設・土木の現場では、土量管理や出来形管理において正確かつ効率的な体積測定が求められています。しかし従来手法では、精度のばらつきや作業負担の大きさが課題となり、迅速な判断が難しいケースも少なくありません。近年は点群を活用した三次元計測や、スマートフォンによる簡易測定など選択肢が広がり、用途に応じた使い分けが重要になっています。
本記事では、点群による体積測定の仕組みや手順、精度の考え方に加え、現場で手軽に活用できる方法まで体系的に解説します。ぜひ参考にしてみてください。
体積測定の基本と従来手法の課題
体積測定は施工管理や土量管理の基盤となる重要な業務ですが、従来手法には精度や作業負担の課題が残っています。ここでは、体積測定の基本と従来手法の課題について解説します。

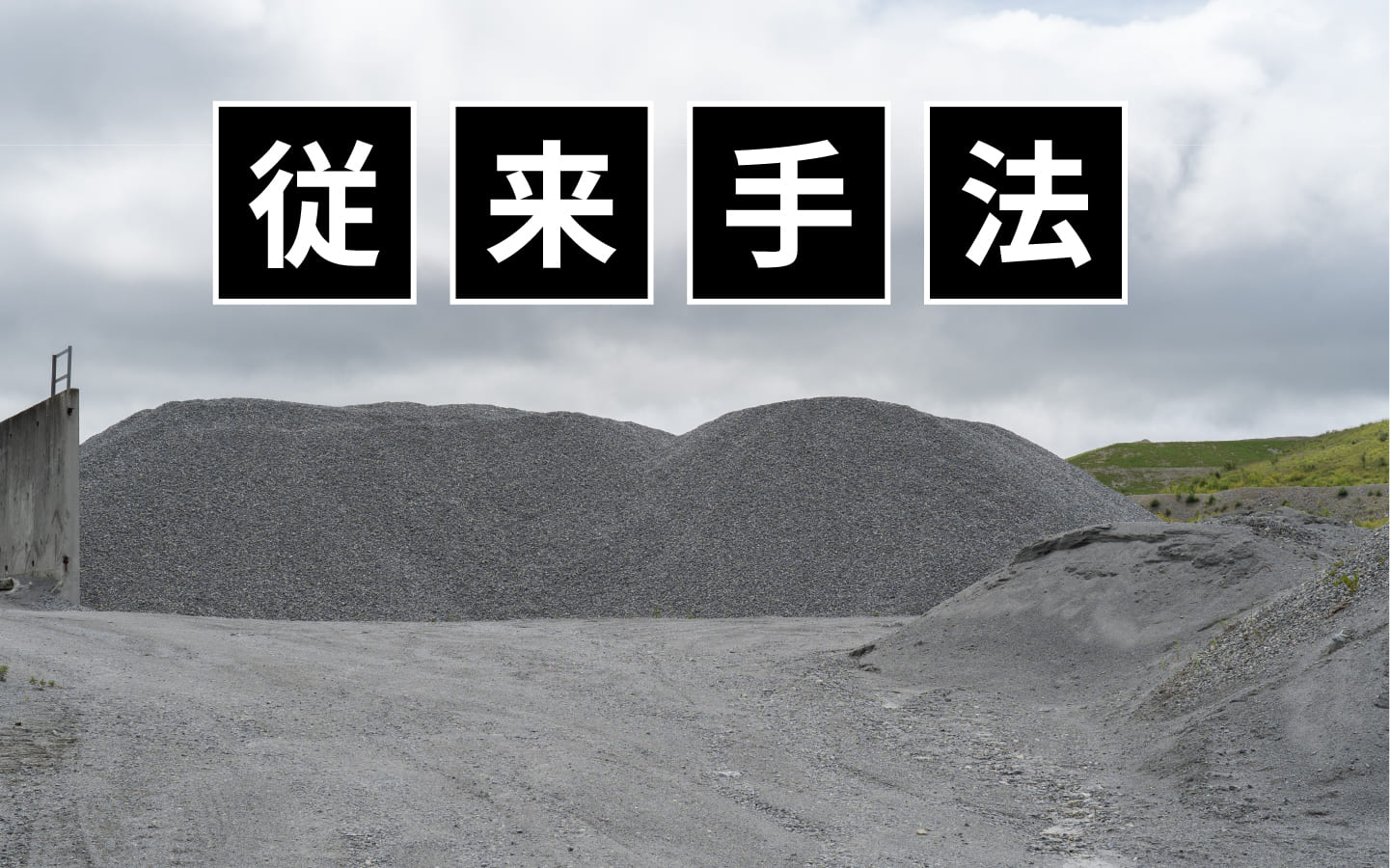

断面法・メジャー測定の特徴
断面法やメジャー測定は、従来の土量計算で広く用いられてきた基本的な手法です。代表的な平均断面法では、一定間隔で取得した断面の面積を平均し、その距離を掛け合わせて体積を算出します。この方法は計算原理がシンプルで導入しやすい一方、断面間の形状は補間によって推定されるため、実際の地形とのズレが生じやすい特徴があります。
特に起伏の多い現場では、限られた測点では全体形状を正確に再現できず、細かな凹凸を見落とすリスクがあります。さらに、断面図の作成やExcelでの計算作業が必要となり、工数が増大しやすい点も課題とされています。
人力測定における精度・ばらつきの問題
人力による測量は柔軟に対応できる一方で、測定結果が担当者の判断や作業精度に左右されやすいという課題があります。測点の取り方や計測手順、記録方法などが統一されていない場合、同一条件の現場でも結果に差が生じる可能性があります。
また、計測作業や記録・計算を手作業で行うケースでは、入力ミスや記録漏れといったヒューマンエラーも発生しやすくなります。特に複数人で作業を行う場合には、情報共有の不備や認識のズレが誤差につながることもあります。このように、人力測定では「作業者依存による品質の不安定さ」が精度に影響する要因となります。
安全性・工数・属人化の課題
従来の人力測量では、安全性・作業効率・業務の属人化といった複合的な課題が存在します。まず、測量は現地での作業が前提となるため、法面や高所、重機周辺など危険を伴う環境での作業が避けられません。
また、測点設置や計測、記録、計算といった工程が多く、広範囲になるほど作業時間と人員が増加し、業務負担が大きくなります。さらに、測定手順や判断が個人の経験に依存しやすく、担当者によって品質に差が生じる「属人化」も問題です。このように、安全性・効率・再現性を同時に確保することが難しい点が、従来手法の大きな制約といえます。
三次元計測による体積測定とは
三次元計測は、対象物を立体として取得し、体積を高精度に算出できる測定手法です。ここでは、三次元計測による体積測定の基本的な仕組みについて解説します。
対象物を“立体”として捉える測定方法
三次元計測による体積測定は、対象物を点ではなく「立体」として捉える点に特徴があります。従来の測量では、必要な地点を個別に計測し、それらを補間して全体形状を推定していましたが、3D測量ではレーザーやカメラを用いて対象を複数の位置や角度から計測し、そのデータを統合することで空間を面的に再現します。
取得されたデータは、X・Y・Zの座標を持つ点の集合（点群）として記録され、地形や構造物の形状を立体的に表現できます。ただし、計測位置や対象物の形状によっては死角や遮蔽が発生するため、スキャン計画を適切に設計することが重要です。従来の「点の集合による推定」から「面としての把握」へと進化した測定方法といえるでしょう。
体積測定における3D化のメリット
体積測定における3D化の大きな利点は、精度と効率を同時に高められる点にあります。三次元データでは地表や構造物の凹凸まで高密度に記録されるため、従来の補間計算と比較して実態に近い体積を把握しやすくなります。ただし、点密度や計測条件によって精度は変動するため、用途に応じた設定が重要です。
主な特長として、
- 空間全体を効率的に取得でき、広範囲でも短時間で計測可能
- 非接触で測定でき、安全確保や危険箇所の把握に有効
- データを保存・再利用でき、後工程の確認や合意形成に活用しやすい
といった点が挙げられます。一方で、死角や遮蔽によるデータ欠損が発生する可能性もあるため、適切な計測計画と前処理が重要となります。
点群とは？
点群は三次元計測によって取得されるデータであり、体積測定の精度や効率を左右する重要な要素です。ここでは、点群の基本と特徴について解説します。

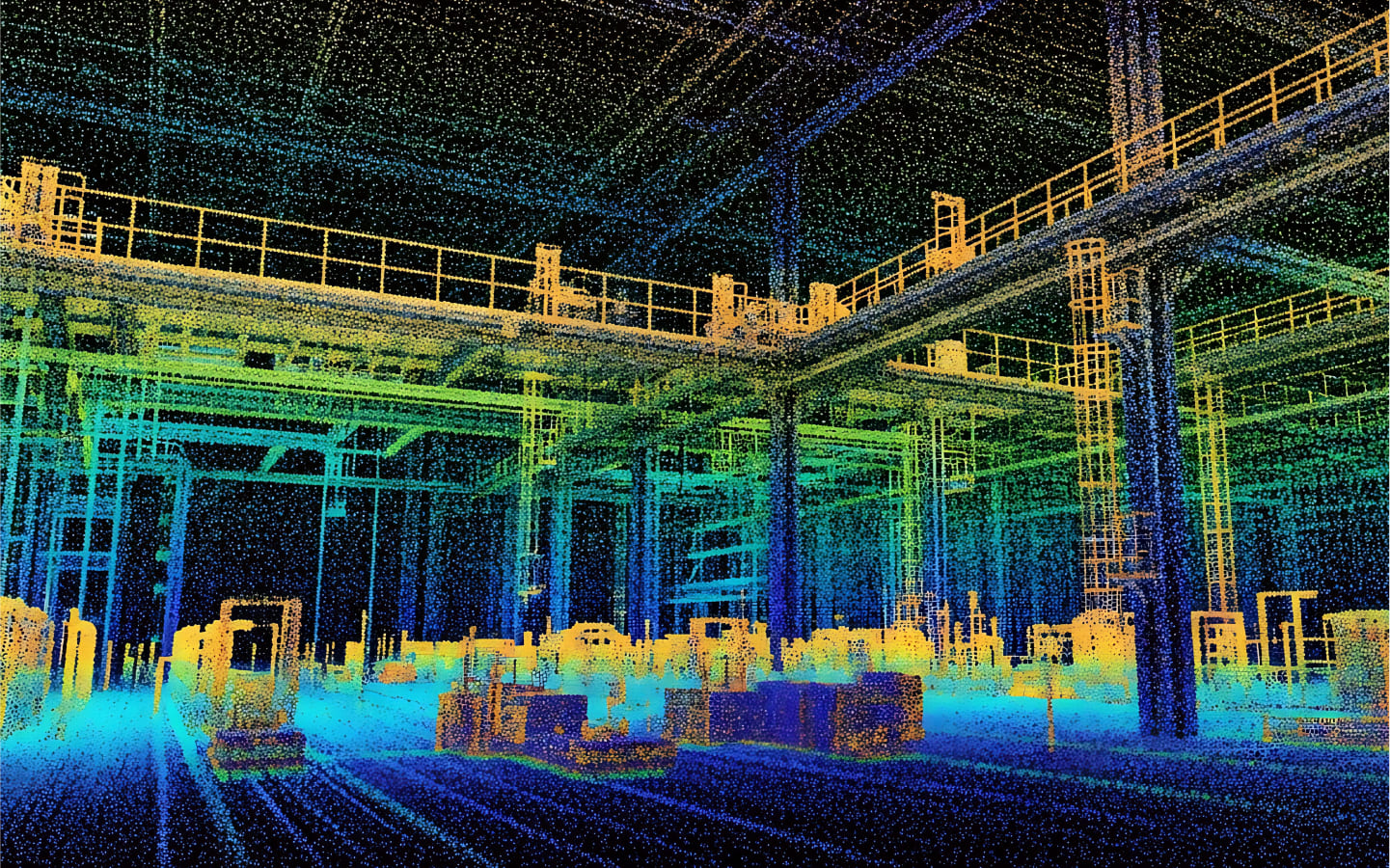

点群データとは
点群データとは、三次元空間における物体や地形の形状を、無数の点の集合として表現したデータ形式です。各点にはX・Y・Zの座標情報が含まれており、場合によっては色や反射強度といった属性も付与されます。これらの点が集まることで、現実空間をそのままデジタル上に再現できる点が特徴です。
従来の図面や写真が平面的な情報であるのに対し、点群データは奥行きや高さを含む立体情報を持つため、より実態に近い形状把握が可能になります。さらに、取得後は任意の位置から確認や計測ができるため、再測量の手間を省きながら多目的に活用できる点も大きな特長です。
点群が取得される主な方法
点群データは、主に3D計測技術によって取得されます。代表的な方法としては以下が挙げられます。
- LiDAR：レーザーを照射し、反射時間から距離を算出
- 写真測量（SfM）：複数の画像から三次元形状を再構築
特にLiDARは広範囲を効率的に計測できる手法として広く利用されていますが、精度は機材の性能や計測距離、環境条件によって異なります。そのため、求める精度や用途に応じて適切な手法を選定することが重要です。
点群による体積測定の活用例
点群データは、その再現性と計測精度から、さまざまな現場で体積測定に活用されています。代表的な用途としては、
- 土量管理（盛土・掘削量の把握）
- ストックパイルの在庫量測定
- 施工後の出来形管理
などが挙げられます。
点群を活用すれば、現場全体をデジタル化し、そのデータから体積を算出できるため、従来の断面計算に比べて効率的かつ客観的な数量把握が可能になります。ただし、精度は前処理や計算条件にも依存するため、適切なデータ処理が重要です。
点群を使った体積測定の流れと仕組み
点群による体積測定は、データ取得から前処理、計算まで複数の工程を経て行われます。ここでは、点群を使った体積測定の基本的な流れと仕組みについて解説します。
データ取得（スキャン・撮影）

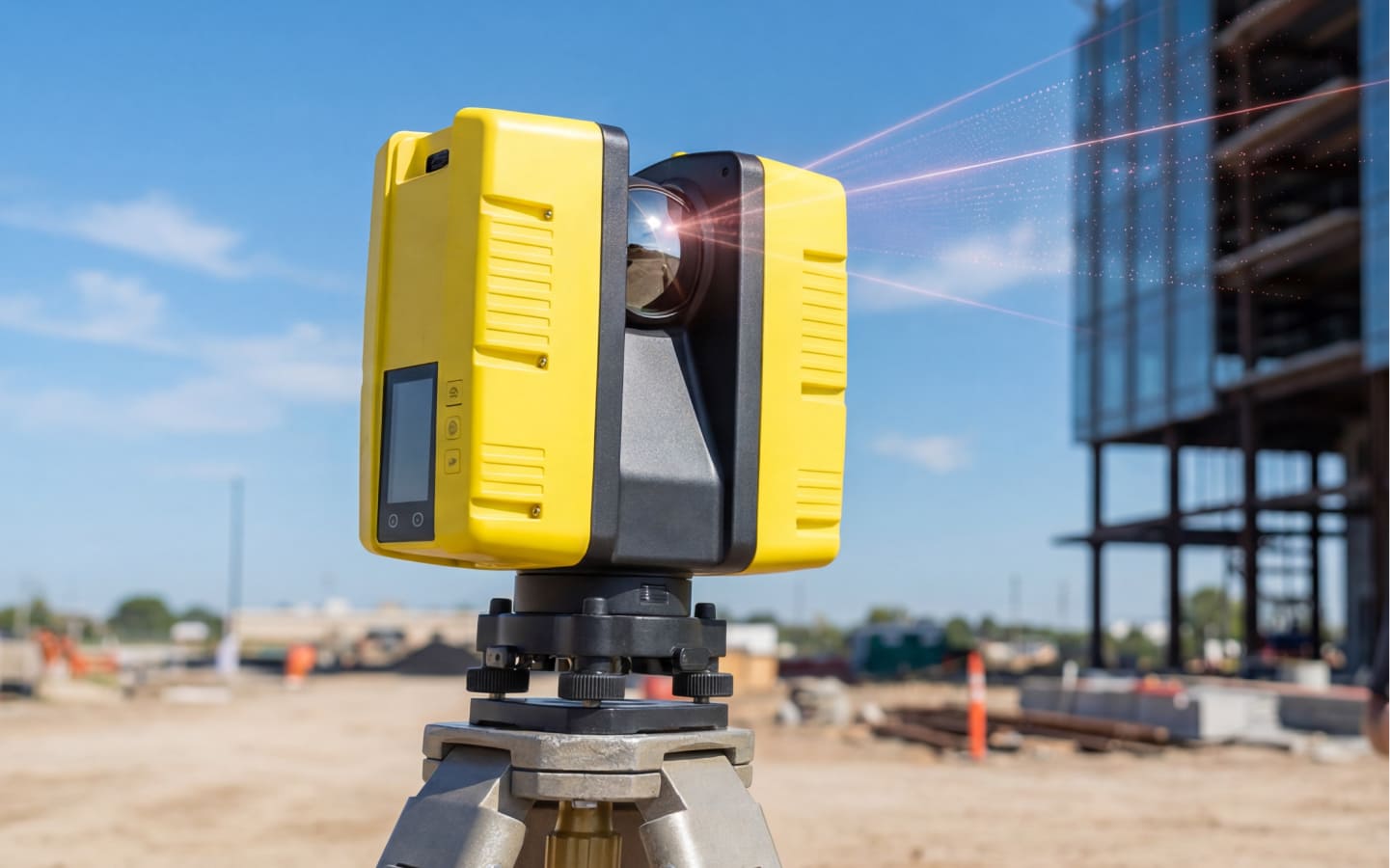

点群による体積測定の第一工程は、対象物の形状を三次元データとして取得することです。主にレーザースキャナーやLiDAR、ドローン撮影などの手法が用いられ、対象物を複数の角度や位置から計測・撮影し、それらを統合することで高密度な点群データを生成します。
これにより、従来のように測点を個別に取得する必要がなく、地形や構造物全体を効率的に記録できる点が大きな特徴です。ただし、計測条件やスキャン位置の設定によってデータ品質が左右されるため、事前の計画設計が重要となります。
前処理（ノイズ除去・対象抽出）
取得した点群データには、不要な物体や測定誤差による外れ値が含まれるため、そのままでは正確な体積計算はできません。そのため前処理として、ノイズ除去や対象物の抽出（セグメンテーション）を行います。具体的には、地面以外の障害物や重機などの不要点を取り除き、計測対象となる領域のみを切り出します。
また、点の密度を調整したり座標を補正したりすることで、データのばらつきを抑え、後続処理の安定性を高めます。こうした前処理を適切に行うことで、体積算出の精度向上だけでなく、処理負荷の軽減にもつながります。
メッシュ化と体積計算

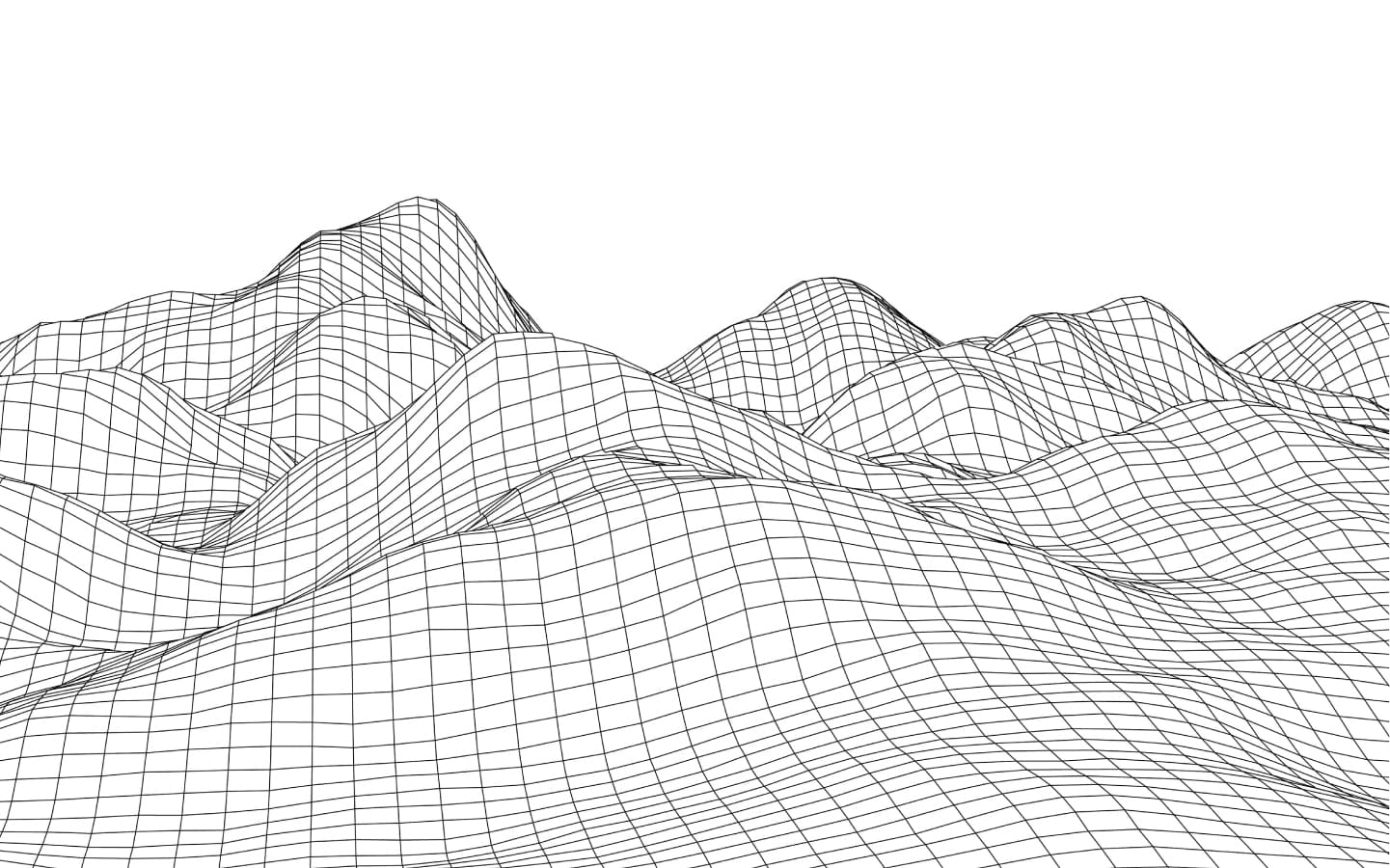

前処理された点群データは、そのままでも体積算出に対応するソフトウェアもありますが、一般的には三角メッシュなどの面データに変換して計算が行われます。点同士を結んで三角形の集合（TIN）を構築することで、連続した表面として形状を再現でき、幾何的な体積計算が可能になります。
その後、基準面や比較対象の地形データとの差分を求めることで、盛土量や切土量を算出します。施工前後のデータを重ね合わせて体積差を求める手法が一般的であり、地形全体を対象にした高精度な算出が可能です。
点群体積測定のメリットと限界
点群による体積測定は高精度かつ効率的な手法として注目されていますが、一方で導入や運用には一定の課題も存在します。ここでは、点群体積測定のメリットと限界について解説します。
高精度な体積計算が可能
点群データを用いた体積測定は、対象物を立体として詳細に再現できるため、高精度な体積算出が可能です。従来の断面法では限られた測点をもとに補間していましたが、点群では地形全体を網羅的に取得できるため、条件によっては細かな凹凸まで反映した体積を把握できます。
ただし、精度は点密度や計測条件、前処理の精度に依存するため、用途に応じた設定が重要です。施工前後のデータを重ね合わせて差分を算出することで、実際の地形変化に近い土量を把握できる点が特長です。
広範囲を一括取得できる
点群計測は、広範囲の地形や構造物を効率的に取得できるため、従来手法と比べて作業時間を大幅に削減できる点が特長です。複数のスキャンデータを統合することで広い範囲をカバーでき、測点を一つずつ計測する必要がありません。
また、取得したデータは面的な情報として蓄積されるため、現地で再測量を行わなくても、取得済み範囲内であれば後から任意の位置を確認・再解析できる点も大きなメリットです。これにより、現場作業の回数を減らしつつ、確認作業や再計算の効率化にもつながります。
機材・運用のハードルが高い
点群による体積測定は高精度である一方、機材や運用面でのハードルが高い点が課題です。レーザースキャナーやLiDAR機器は高額であり、導入コストが大きくなりやすい傾向があります。また、計測には設置位置やスキャン計画の検討が必要であり、現場条件に応じた運用設計が求められます。
さらに、取得したデータを扱うためには専用ソフトや高性能なPC環境も必要となるため、初期投資や運用負担が増加します。このように、単に機材を導入するだけではなく、運用体制全体を整備する必要がある点が導入の障壁となります。
後処理・専門知識が必要
点群データは取得後の処理工程が重要であり、専門知識が求められる点も課題です。取得したデータにはノイズや不要点が含まれるため、前処理としてノイズ除去や位置合わせを行う必要があります。また、メッシュ化や体積計算の設定も精度に影響するため、適切なパラメータ調整が欠かせません。
これらの作業には専用ソフトの操作スキルや測量・解析の知識が必要であり、習熟までに時間がかかる場合があります。結果として、社内で対応できない場合は外注に依存しやすく、即時性やコスト面での課題につながることもあります。
なぜ3D測定は現場で使いにくいのか？
三次元計測は高精度で効率的な一方、現場で日常的に使うには課題も多く、導入が進まないケースも少なくありません。ここでは、3D測定が現場で使いにくい理由について解説します。
機材コストが高い
三次元点群測量では、レーザースキャナーやLiDARなどの専用機材が必要となり、初期導入コストが高くなりやすい点が課題です。これらの機器は高精度な計測を実現できる一方で、数百万円規模の投資となるケースも珍しくありません。
また、周辺機材やソフトウェア、保守費用も含めると、継続的なコスト負担が発生します。こうした背景から、小規模な現場や頻度の低い業務では費用対効果が見合わない場合もあります。結果として、導入を断念したり外注に依存したりするケースが多く、手軽に活用しにくい要因となっています。
計測・解析に時間がかかる
点群測量は現地計測自体は短時間で完了する場合もありますが、その後のデータ処理に時間がかかる点が課題です。取得した点群データは、そのままでは利用できず、ノイズ除去や位置合わせ、座標補正などの処理を経る必要があります。これらの工程はデータ量が膨大であるほど負荷が高く、処理時間が長引く傾向があります。
また、計測前の計画や準備作業も重要であり、現場条件に応じた設計が求められます。結果として、即時性が求められる現場では運用が難しく、迅速な意思決定の妨げとなる場合があります。
専門スキルが必要
点群計測の運用では、機材操作やデータ処理だけでなく、適切な判断を行うための実務知識が求められます。例えば、計測範囲の設定やスキャン位置の選定、解析時の条件設定などは結果の精度に大きく影響するため、経験に基づいた判断が必要となります。
また、社内で対応する場合は、担当者の育成やスキル習得に一定の時間とコストがかかる点も課題です。特定の担当者に依存すると、業務の属人化や運用リスクにつながる可能性もあります。このように、点群活用には単なる操作スキルにとどまらない「運用・判断スキル」の確保が重要となります。
外注前提になりやすい
点群測量は専門性が高いため、自社で対応できず外注に依存するケースが多い点も課題です。計測や解析を外部業者に委託することで高品質な成果を得られる一方、コスト増加や納期の長期化といった問題が生じやすくなります。
また、発注側と受注側で前提条件や仕様の認識にズレが生じると、手戻りや追加対応が発生するリスクもあります。さらに、現場ごとに都度依頼が必要となるため、迅速な対応が難しく、日常業務への活用にはハードルが高い状況です。こうした点から、内製化とのバランスを考慮した運用設計が求められます。
体積測定だけならもっと簡単にできる方法もある
三次元計測は高精度・高効率な一方で、機材コストや運用負担、専門性の高さが導入のハードルとなりやすい点が指摘されています。実際に高性能機材は高額で、処理や運用にも一定の負担が伴います。
こうした背景から、すべての現場で最適とは限らず、目的に応じた手法選定が重要です。そこで注目されているのが、より手軽に体積測定を行える新しい方法です。スマートフォンや簡易3D計測ツールの普及により、従来のような大規模な設備や専門知識がなくても、現場で即時に体積を把握できる環境が整いつつあります。
特に近年は、スマホのLiDARを活用した計測手法が登場し、従来機材と比べて大幅に低コストかつ簡単に導入できる点が評価されています。
このように、体積測定は「高精度な点群測定」と「手軽に使える簡易測定」を用途に応じて使い分ける流れが広がっています。
スマホで体積測定できる「GENBA-Scan」とは
NETIS登録：
- KT-250017-A
スマートフォンで体積測定が行えるツールとして注目されているのがGENBA-Scanです。ここでは、GENBA-Scanの特長や仕組みについて解説します。
スマホ1台で体積測定が完結
GENBA-Scanは、スマートフォン1台で体積測定から帳票出力までを一貫して行える点が特長です。従来は測量機器の設置や複数人での計測、さらに計算・記録作業が必要でしたが、本ツールでは専用アプリを起動し対象物を撮影するだけで立体形状を取得し、その場で体積を算出できます。
測定結果は自動で帳票として出力されるため、手計算や転記作業を省略でき、作業ミスの防止にもつながります。現場で「測る・計算する・記録する」工程がすべて完結するため、業務効率の向上とDX推進を同時に実現できる点が大きな強みです。
体積測定に特化したシンプル設計
GENBA-Scanは体積測定に特化した設計により、誰でも扱いやすい操作性を実現しています。従来の点群解析ソフトは多機能である反面、専門知識や操作習熟が必要でしたが、本ツールでは「撮影→範囲指定→自動計算」というシンプルな流れで測定が可能です。
また、不要な領域を除外できる壁設定機能や用途別の測定モードなど、現場ニーズに合わせた機能が整理されており、複雑な設定を必要としません。直感的に扱えるUI設計により、測量の専門知識がない担当者でも短時間で利用を開始でき、日常業務への定着を後押しします。
1人・その場で使える手軽さ
GENBA-Scanは「その場で・1人で完結できる」点が大きな特長です。従来の測量では複数人での作業や測定前のならし作業が必要でしたが、本ツールではスマホで撮影するだけで立体計測が行えるため、準備工程を含めた作業負担を大幅に削減できます。
また、測定から結果出力までを現場で即時に行えるため、後工程の待ち時間を削減し、迅速な意思決定につながります。こうした手軽さにより、日常的な在庫確認や臨時の体積測定にも柔軟に対応でき、現場全体の生産性向上に貢献します。
LiDAR×ARによる直感的な計測
GENBA-ScanはスマートフォンのLiDARとAR技術を活用し、直感的な体積測定を実現しています。LiDARにより対象物の距離や形状を取得し、その情報をAR上で立体的に可視化することで、画面上で測定範囲を指定するだけで体積を算出できます。
スマートフォンのLiDARは業務用機材と比べて精度に限界はあるものの、簡易的な体積測定や現場での即時判断には十分な精度を備えています。さらに、仮想的な壁を設定することで不要な領域を簡単に除外できるため、複雑な形状にも柔軟に対応可能です。視覚的な操作で測定できるため、専門知識がなくても扱いやすい点が特長です。
体積測定は「用途に応じて使い分ける時代」
体積測定は、断面法などの従来手法から、点群を用いた三次元計測、さらにスマホを活用した簡易測定まで選択肢が広がっています。点群測定は高精度で大規模な現場に適している一方、コストや運用負担が課題となる場合もあります。
一方で、GENBA-Scanのようなツールは手軽に扱えるため、日常業務や即時判断に適しています。重要なのは「精度」「効率」「コスト」のバランスを踏まえ、現場の目的に応じて最適な手法を選ぶことです。用途ごとの特性を理解し、最適な体積測定を使い分けていきましょう。
