コンクリート打設の品質向上に「AR締固め管理システム」

NETIS KT-230163-VE
プレストレストコンクリート工学会賞 /「技術開発賞」受賞【オリエンタル白石（株）との共同受賞】

コンクリート締固め状況を
ARで可視化！

脱「作業員の勘任せ」

本システムは、コンクリート締固めにおけるバイブレータ挿入箇所と時間のデータ取得、AR（拡張現実）による可視化によって過不足のない効率的な締固め作業を支援します。従来、作業員の勘任せの部分が大きかった本作業を、データで可視化し、管理することで、コンクリートの品質安定・向上に貢献します。

製品紹介動画

ステップ

  • ① 装置を腕につける
    専用アプリがインストールされたスマホとバッテリーをバンドで腕に固定します。

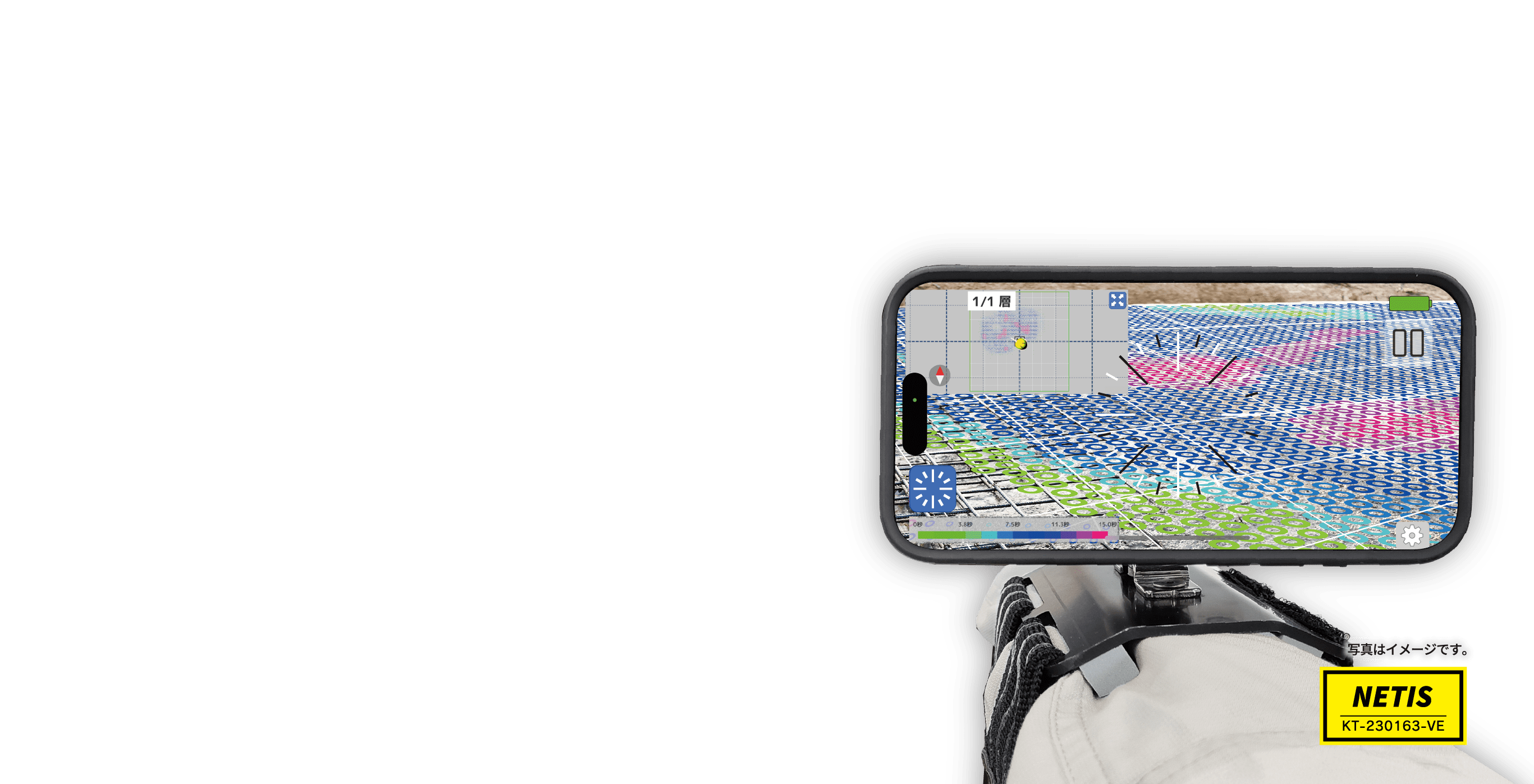

  • ② AR機能を
    　 活用しながら作業

    ② AR機能を活用しながら作業

    スマホの画面を通してバイブレータ挿入箇所と挿入時間が一目でわかります。
  • ③ 打設記録出力
    作業終了後は、管理PCにて作業結果が閲覧でき、帳票もボタン一つで出力できます。

導入効果

NETIS登録 KT-230163-VE (コンクリート締固め状況管理の「AR施工状況管理システム」)

  • ヒューマンエラー防止:バイブレータのかけ忘れ、締固め不足、締固め過剰を防止できます。
    新人でも品質維持:打設経験の浅い作業員でも一定の品質を維持することができます。
    エビデンスが残る:打設管理の記録が残るため、品質管理の実績を示すことができます。
  • 作業員の”勘任せ”だった締固め作業を可視化しデータで管理！

機能

  • ■ 作業者端末画面
    1. ① 締固め時間に応じた色がAR表示され
      締固め状況が一目瞭然
    2. ② 打設エリア全体の締固め状況を把握可能
    3. ③ バイブレータの投入位置ガイド
      バイブレータの径の10倍のメッシュをAR表示
    4. ④ バイブレータの投入位置表示
      ※バイブレータ本体と連動はしていません
    5. ⑤ 色変化で管理する締固め時間の範囲は任意に設定変更可能

  • ■ ARマーカーで
    　 位置情報取得

    ■ ARマーカーで位置情報取得

    事前に打設領域に等間隔でARマーカーを設置します。作業中に作業者端末のカメラでこれらを読み取ることによって、位置情報を取得します。
  • ■ 複数作業者の施工状況を
    　 一元管理
    複数人作業にも対応。管理PCではすべての作業者端末の作業状況がリアルタイムに集計され、施工状況を確認できます。また、作業中は各作業者の端末にも集計結果が随時共有されます。

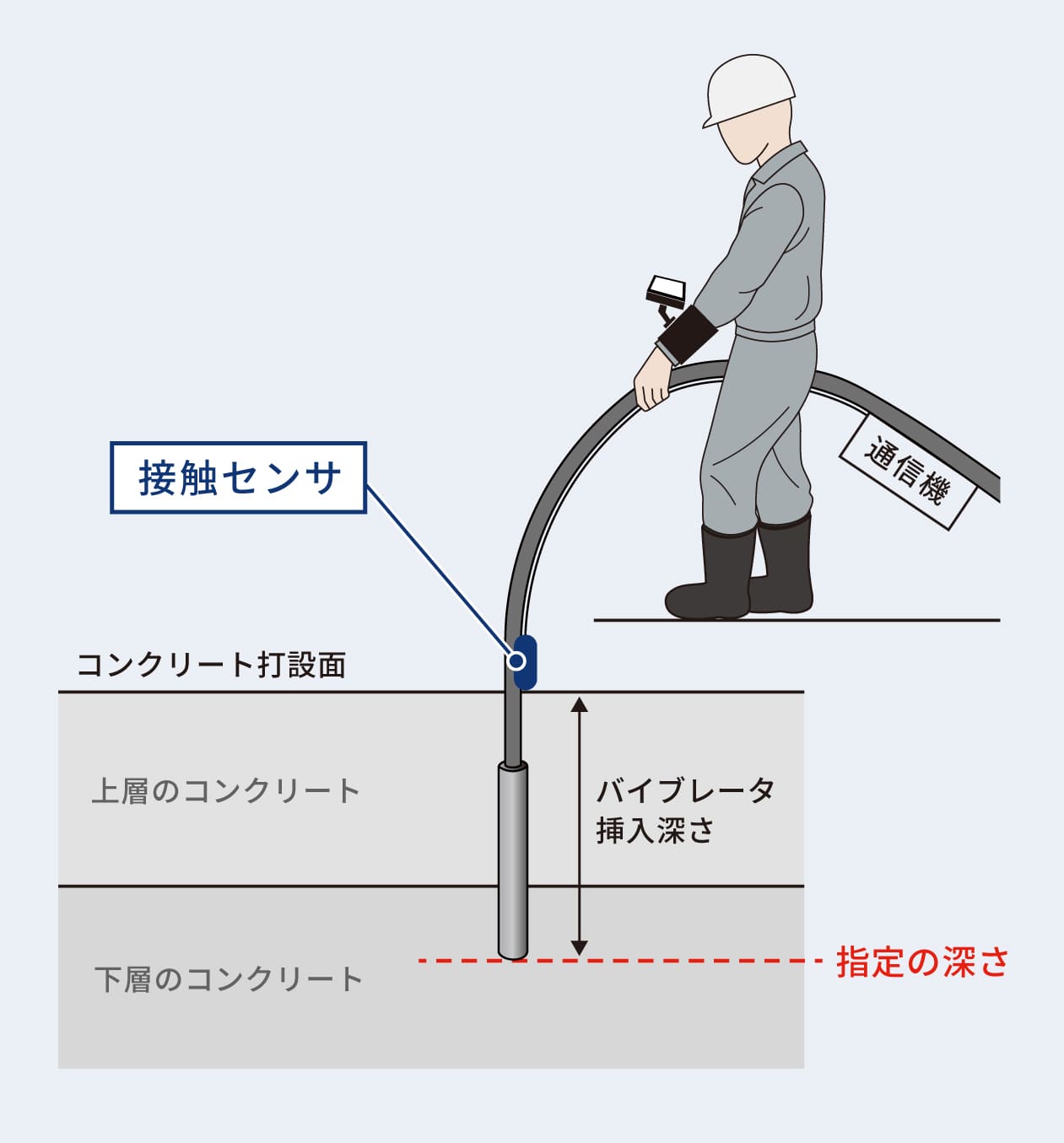

  • ■ 深さ検知※オプション
    接触センサの搭載により、バイブレータが指定の深さまで達しているかを検知可能です。これによりコールドジョイント等の不良発生の抑制が期待できます。
    コールドジョイントの発生
  • ■ 打重ね時間管理
    下層のコンクリートの打設から上層の打設までの時間を場所ごとに細かく管理することが可能です。これにより打重ねの時間超過のリスクを減らし施工不良防止が期待できます。

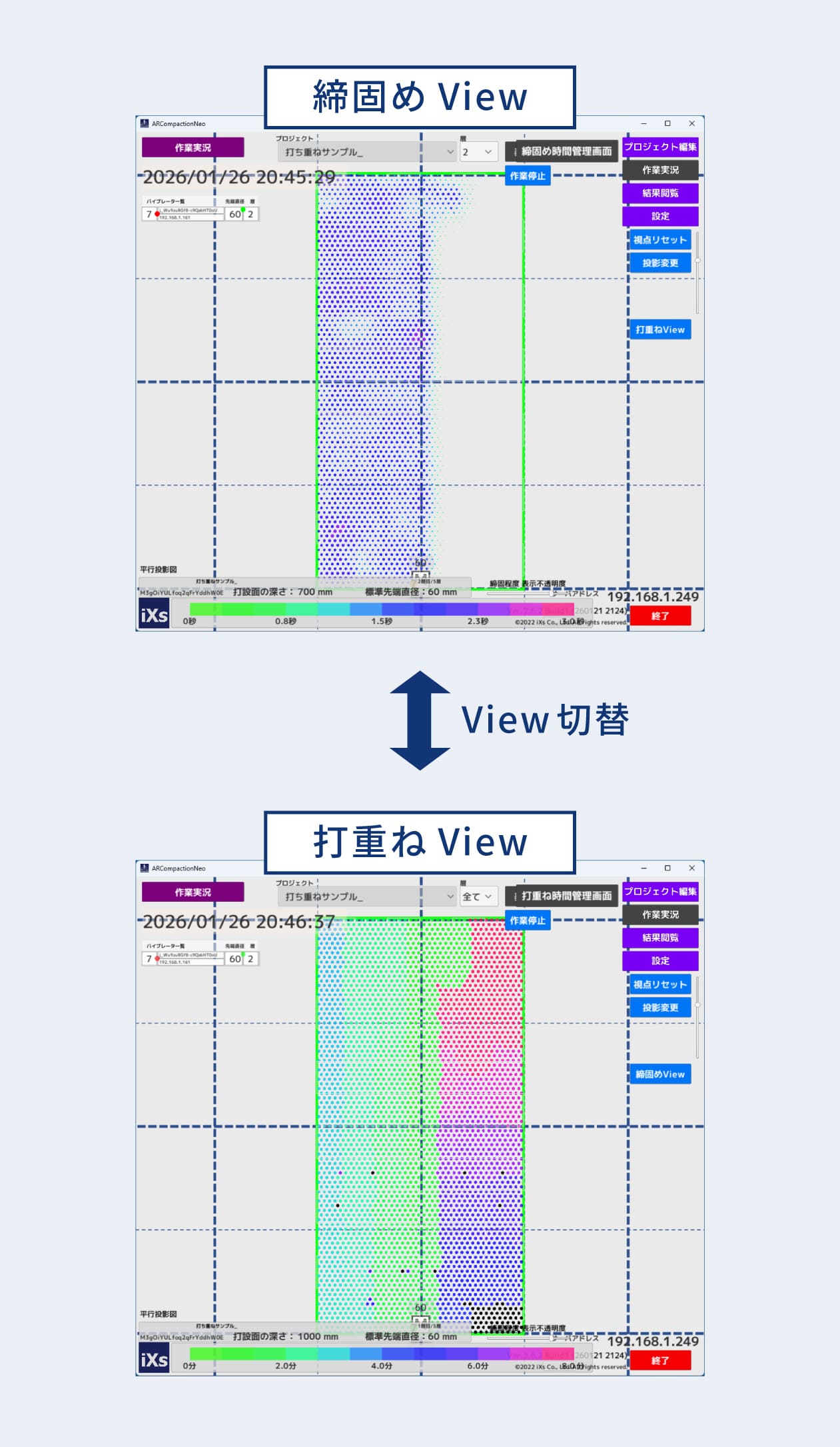

    ※「打重ねView」では各層の締固め開始からの経過時間を表示しています。
  • ■ 記録者モード
    深さのあるコンクリート打設時など、バイブレータ使用者の負担を軽減したい場合には記録者による遠隔記録が可能です。

    ※記録者はバイブレータ使用者と同人数必要となります。

  • ■ プレキャストPC床版
    　 等の間詰め工にも対応

    ■ プレキャストPC床版等の
    　 間詰め工にも対応

    打設する領域が分離していたり、L字型の打設領域の現場でも複数の矩形で工区を設定してシステムを利用することができます。

    NEXCO発注現場で実績があります。

サービス詳細

  • ■ 提供内容
  • 管理PC（Windows）：1台(専用アプリインストール済) / 作業者端末（iPhone）：バイブレータ本数台(専用アプリインストール済) / Wi-Fiルーター：1台 / 装着用バンド・充電器具・ARマーカー等機材一式
  • ■ システム運用の流れ
  • 作業箇所図面のプロジェクト編集 → ARマーカーの現地設置 → 本システムを使用し打設 → 締固め状況を集計して帳票（画像）を作成
  • ■ 注意事項
    ・下記事項はシステム誤動作の原因になります。
    　- 空などの特徴のない箇所に作業者端末を向ける行為
    　- 使用中に作業者端末に振動衝撃を与える行為
    ・本システムの、管理PC・作業者端末・Wi-Fiルーターは電子機器です。
    　水濡れ、過度の粉塵、極端な高温を避けてご利用ください。
    ※ 現場責任者及び作業員の方は、製品特徴をご理解の上で使用をお願いいたします。
  • ■ 特許
    ・特許第7503813号
    ・特許第7012980号
    （オリエンタル白石株式会社と共同出願）

導入の流れ

導入までの手順をご紹介します。

  • お申込み
    お電話または、メールにてお問い合わせください。
  • 用途の確認
    弊社より、お見積もり・お申込書のご送付いたします。
  • 書類の返送
    原則、使用の2週間前までにお申込書を返送ください。
  • 機器の送付
    即日〜7営業日ほどで機器をご送付いたします。

ご利用料金

ご利用料金について掲載しています。

初期費用 + 月額費用×ご契約期間
  • 機器の使用期間は、設置個所での使用開始日から起算した契約月数内となります。例）4月10日から1年間ご契約の場合、1年後の4月9日までご使用いただけます。
